旋塞閥簡介

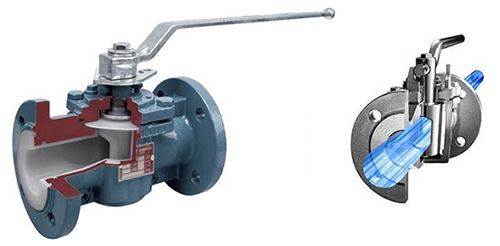

旋塞閥是一個四分之一圈旋轉運動閥，使用錐形或圓柱形塞來停止或啟動流量。在打開位置，插塞通道與閥體的入口和出口成一條線。如果插頭90°從打開位置旋轉，則插頭的實心部分阻塞端口并停止流動。旋塞閥與運行中的球閥類似。

旋塞閥的類型

旋塞閥有非潤滑或潤滑設計，并有多種類型的端口開口。錐形插頭中的端口通常為矩形，但也可提供圓形端口和金剛石端口。

旋塞閥也可提供圓柱形插頭。圓柱形塞子做到更大的端口開口等于或大于管道流動區域。

潤滑旋塞閥沿軸線在中間設有空腔。該腔體底部封閉，頂部裝有密封劑注射配件。將密封劑注入腔體中，注射接頭下方的止回閥防止密封劑反向流動。潤滑劑實際上成為閥門的結構部分，因為它提供了靈活和可更新的座椅。

非潤滑旋塞閥包含彈性體襯里或套管，其安裝在體腔中。錐形和拋光的插頭像楔子一樣，將套管壓在身體上。因此，非金屬套筒減少了插頭和主體之間的摩擦。

旋塞閥盤

矩形端口插頭是最常見的端口形狀。矩形端口占內部管道面積的70%至100%。

圓形端口插頭有一個穿過插頭的圓形開口。如果端口開口與管道內徑相同或大于管道內徑，則表示完整端口。如果開口小于管道的內徑，則意味著標準的圓形端口。

金剛石端口插頭有一個穿過插頭的菱形端口，它們是文丘里管限制流量類型。此設計適用于節流服務。

旋塞閥的典型應用

旋塞閥可用于許多不同的流體服務，并且它們在漿料應用中表現較好。以下是旋塞閥的一些典型應用：空氣，氣體和蒸汽服務;天然氣管道系統;油管系統;真空到高壓應用。

旋塞閥的優點和缺點

好處：快速開關開關操作;最小的流動阻力;尺寸比大多數其他閥門小。

缺點：由于高摩擦力，需要很大的力來驅動;NPS 4和更大的閥門需要使用執行器;由于錐形插頭，端口減少。
