盡管具有不同的功能,閘閥,截止閥和止回閥通常同時被使用,因為它們具有許多相似之處:建筑材料等級,閥內件和其他技術規格。閘閥,是最常用的閥門類型,具有高溫耐受性的優勢密封閥。
應用注意事項
對于在需要雙向流動的區域中需要最小壓力損失的應用中,閘閥是強制性的。
再一次,由于閘閥設計為完全打開或完全關閉,它不會對系統的整體壓力產生影響。澆口閥的設計應使用兩端相同尺寸的開口。任何變窄或變寬都會改變流體流動并限制系統的效率。
閘閥操作
顧名思義,閘閥通過簡單的“閘門”機構工作,該機構執行調節通過系統的流體流動的重要功能。“門”本身通常是圓形或矩形門/楔形。但是,必須注意的是,閘閥只能提供無流量或全流量狀態,并且只能在一個位置運行。它不適用于需要部分流量的應用程序。
閘閥的一個顯著特征是閘門和閥座之間的密封表面是平面的,因此當需要流體的直線流動和較小限制時,通常使用閘閥。門面可以是平行的,但最常見的是楔形。由于它們能夠切割液體,閘閥通常用于石油工業中。
閘閥的特征在于具有上升或不上升的閥桿,這取決于閥桿的哪一端是螺紋的。上升的閥桿固定在閘門上,并在閥門運行時上升和下降,提供閥門位置的可視指示。
閘閥由螺紋桿致動,該螺紋桿將致動器(例如手輪或馬達)連接到閘門。致動器采用螺母的形式,螺母圍繞螺紋桿旋轉以移動它。非動力桿閥固定到致動器上并與致動器一起旋轉,并且擰入門中。它們可能有一個螺紋連接到閥桿上端的指針,用于指示閥門位置,因為閥門的運動隱藏在閥門內部。
閘閥類型

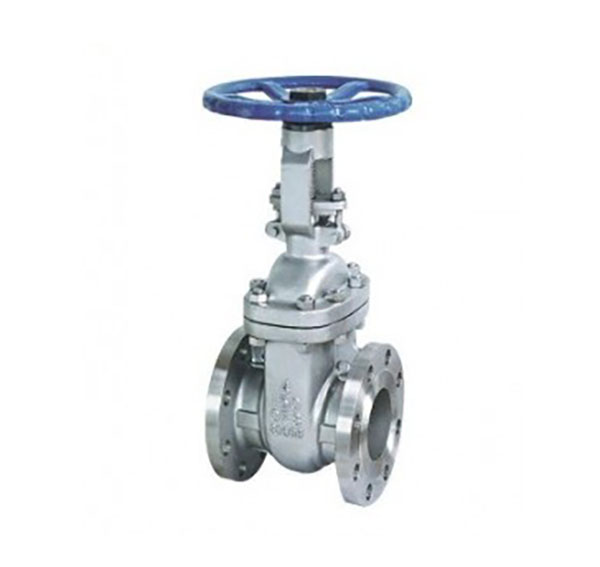

楔式閘閥:這是標準閘閥,該閘閥通過將圓形或矩形閘閥/楔形件從流過其的流體的路徑中提升而打開。

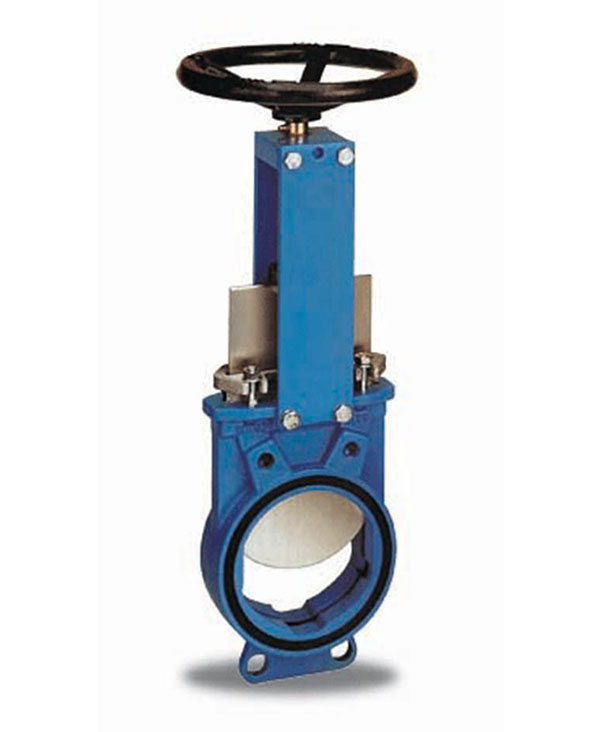

刀閘閥:這是典型閘閥,除了這個閘閥有一個楔形,利用鋒利的斜邊切割較厚的流體/材料。
材料類型
碳鋼閥門最常見的兩個規格是A105和A216 WCB。重要的是要注意鍛造(A105)和鑄鋼(WCB)中可用的不同尺寸范圍。雖然鑄鋼閘閥,截止閥和止回閥可以滿足您的應用幾乎任何尺寸要求,鍛鋼閘閥,截止閥和止回閥只能使用4"。在較大直徑的情況下鍛造非常昂貴,其中鑄造在這種尺寸范圍內更具成本效益。
